Zur wirtschaftlichen Instandsetzung beschädigter oder abgenutzter Gewinde (sämtlicher Werkstoffe) und als Konstruktionselement zur Gewindepanzerung beim Einsatz von Werkstoffen mit geringer Scherfestigkeit (z.B. Alu, Alu-Magnesium-Legierungen). Die Nutzung der verschleissfreien HeliCoil Gewindeeinsätze führt nicht nur zur Reparatur des Gewindes, sondern auch zu einer Steigerung der Gewindetragfähigkeit.
Ausführung:
Hochfeste, frei durchlaufende HeliCoil® plus Gewindeeinsätze aus Edelstahl mit hoher Verschleissfestigkeit, geringer Gewindereibung in engen Toleranzen, hoher Oberflächengüte sowie Korrosions- und Wärmebeständigkeit. Die flexible Bauform ermöglicht eine gleichmässige Last- und Spannungsverteilung und erzeugt dadurch dauerhafte Schraubverbindungen höchster Qualität für alle Betriebslasten (statisch, dynamisch) mit idealer Kraftübertragung. Unkomplizierte, schnelle Montage, es entsteht ein lehrenhaltiges, beidseitig nutzbares Innengewinde.

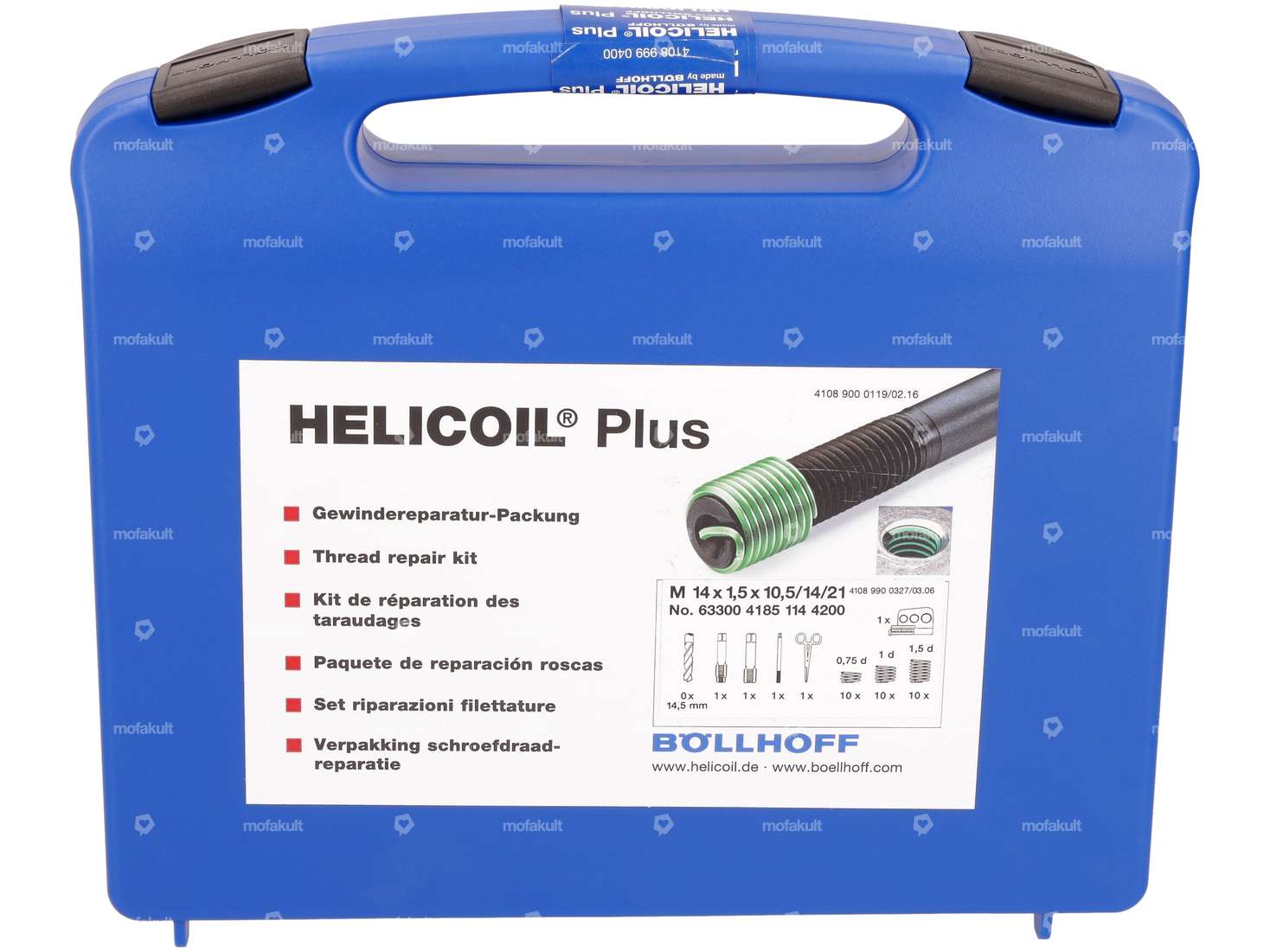

Kompletter Reparatursatz für M14x1.50 Gewindegrösse im Kunststoffkoffer.
Anwendung:
1. Kontrolle des Gewindebohrers und Gewindebolzen.
2. Mit dem speziellen HeliCoil Gewindebohrer das Aufnahmegewinde schneiden (Der Gewindebohrer hat zwei Absätze, somit muss nichts vorgebohrt werden und das defekte Gewinde kann direkt überschnitten werden).
3. Mit Gewindebohrer ggf. Störkonturen nachbearbeiten
4. Mittels Gewindelehre die benötigte Windungszahl bestimmen
5. Gewindeeinsatz mithilfe des Einbauwerkzeuges in Aufnahmegewinde drehen.
6. Den Mitnehmerzapfen entfernen.

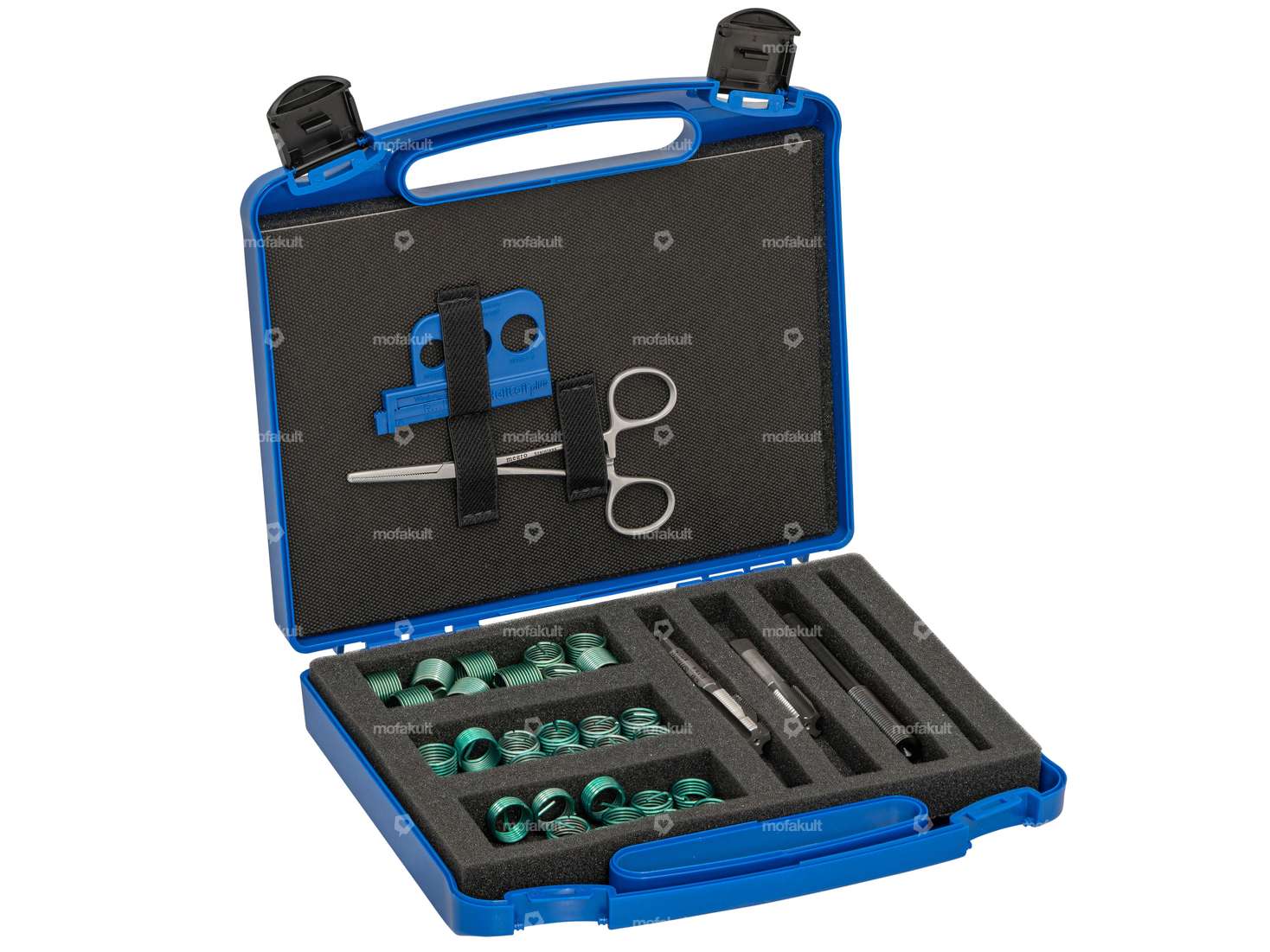

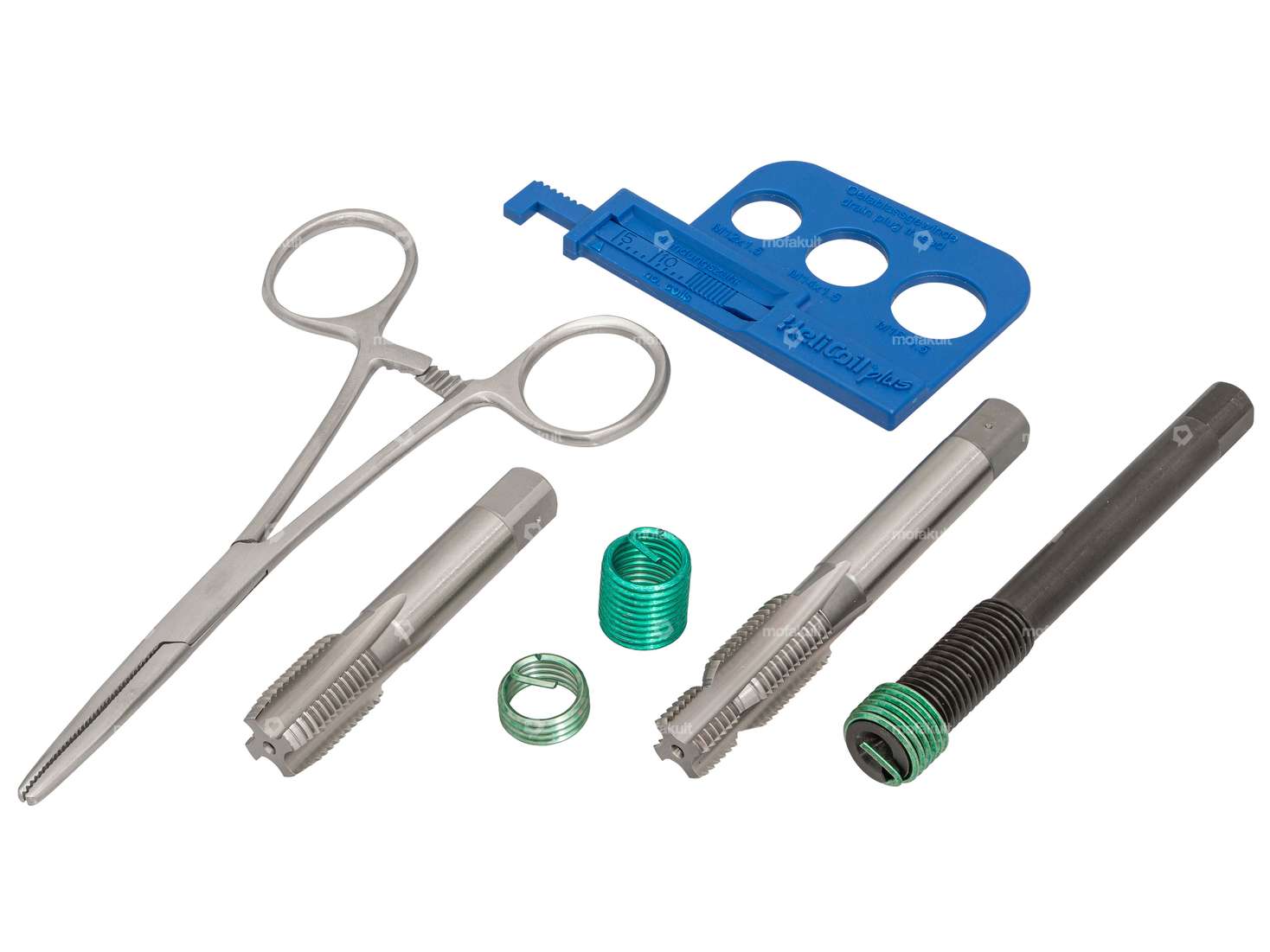

Lieferumfang
- 1 Stk. Kombiniertes Bohr- & Schneidwerkzeug
- 1 Stk. Handgewindebohrer (bei Störkonturen)
- 1 Stk. Einbauwerkzeug
- 1 Stk. Zapfenbrecher-Zange
- 1 Stk. Gewindelehre
- 10 Stk. HeliCoil Gewindeeinsatz (0.75D / 10.5 mm)
- 10 Stk. HeliCoil Gewindeeinsatz (1D / 14 mm)
- 10 Stk. HeliCoil Gewindeeinsatz (1.5D / 21 mm)
- 1 Stk. Kunststoffkoffer
Eine ausführliche Bedienungsanleitung liegt bei.
Originales HeliCoil-Produkt des deutschen Herstellers Böllhoff.
Details
| Gesamtlänge | 10.5 mm, 14 mm, 21 mm |
| Aufbewahrungsart | Kunststoffbox |
| Hersteller | HeliCoil |
| Anwendungsbereich | Werkstattzubehör |
| Material | Chromstahl (bekannt als Nirosta®) |
| Anzahl Bestandteile | 35 Stk. |
| Gewindeart | MF14x1.5 (Feingewinde) |
| Nenndurchmesser (Gewinde) | 14 mm |
| Dimension Gewindeeinsatz | 0.75D, 1D, 1.5D |
